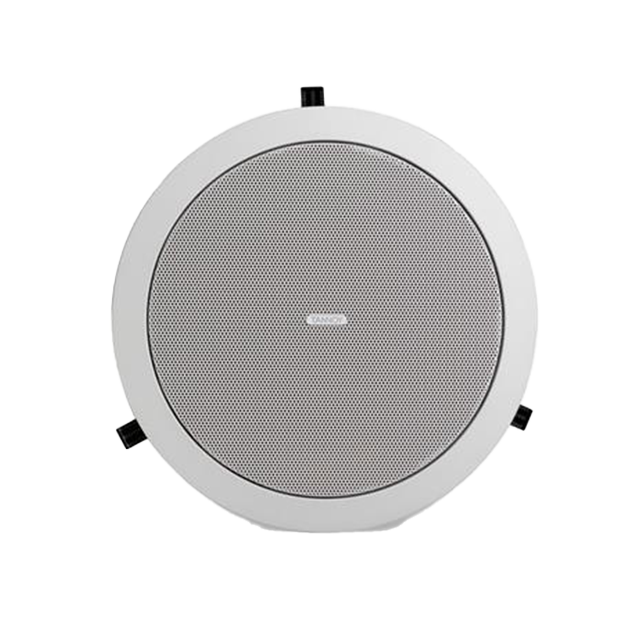

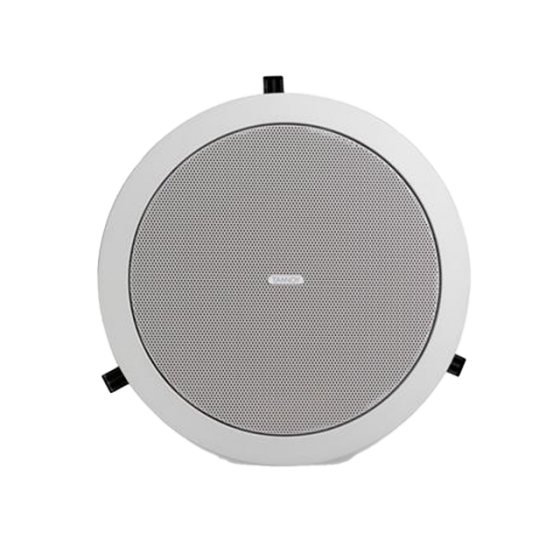

CMS 501DC 嵌頂喇叭

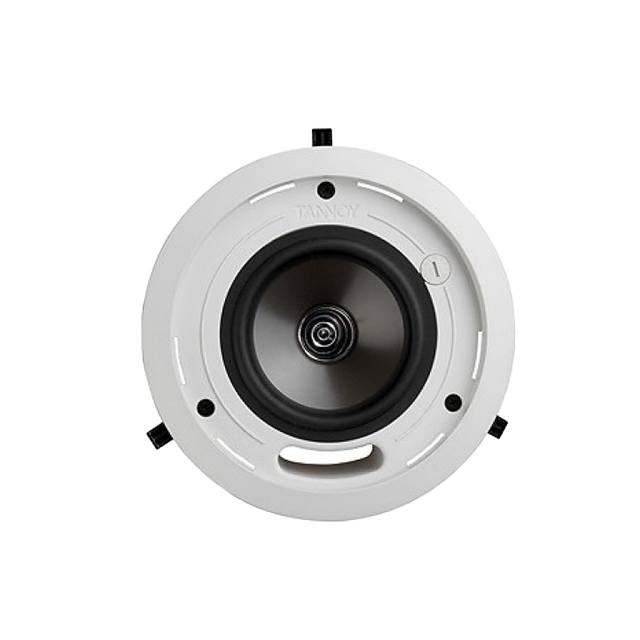

Tannoy CMS501 DC是一個全頻寬、高功率和高敏感度的天花板監聽系統。Tannoy獨門原創「Dual Concetric ™點音源雙音路同軸驅動單體」設計結合130mm(5.00”)中低音多層紙質纖維圓錐振盆以及19mm(0.75”) 半球型鈦合金高頻單體的銣合金磁鐵系統擁有冷負載鐵磁流體。
兩款CMS501 DC機型與一個分離式後箱體可以適合滿足廣大的安裝應用需求：

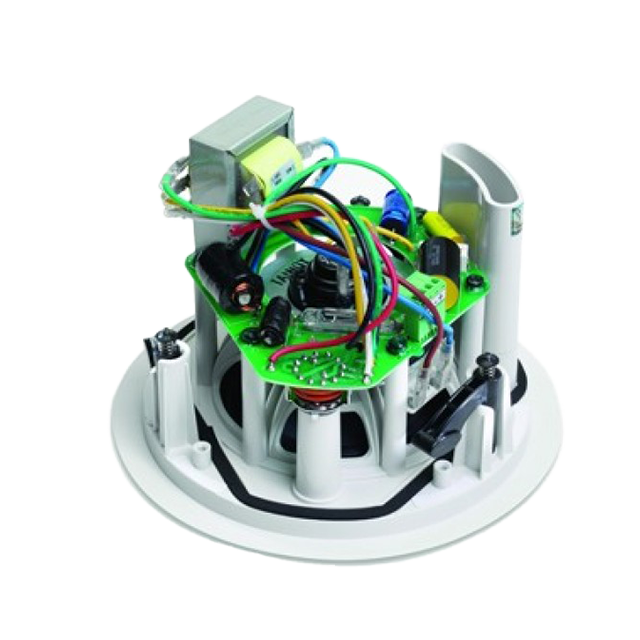

CMS 501 DC BM(隱藏鑲嵌變壓器) — 配置一個完整後箱體
CMS 501 DC PI(預留安裝變壓器) — 沒有配置後箱體
CMS 501 PI後箱體(內建變壓器以及後箱體) — 與CMS 501 PI DC使用
| CMS 501 DC系列 | ||
| 頻率響應(-3dB) (1) BM Back can | 85Hz- 50kHz | |
| 頻率響應(-10dB) (1) BM Back can | 74Hz- 54kHz | |
| 頻率響應(-10dB) (1) PI Back can | 74Hz- 54kHz | |
| 系統靈敏度(1W @ 1m)(2) | 89dB (1W= 2.83V for 8 Ohms) | |
| 實際涵蓋角度 | 90° 圓錐型 | |
| 涵蓋角度(1kHz to 6kHz) | 109° | |
| 指向性因素(Q) | 5.9 averaged 1kHz to 6kHz | |
| 指向性指數(DI) | 6.9 averaged 1kHz to 6kHz | |
| 額定最大聲功率(2) | ||
| 平均 | 107 dB | |
| 尖峰 | 113 dB | |
| 承受功率 | ||
| 平均 | 60W | |
| 過程 | 120W | |
| 尖峰 | 240W | |
| 建議放大功率 | 120W @ 8 Ohms | |
| 阻抗 | 8 Ohms | |
| 變壓器開關 ( 透過前旋鈕開關) | ||
| 70V | 30W/ 15W/ 7.5W/ 3.75W/ OFF &低阻抗工作 | |
| 100V | 30W/ 15W/ 7.5W /OFF &低阻抗工作 | |
| 失真 | ||
| 10%全功率 | 二次諧波 | 三次諧波 |
| 250Hz | 2.91% | 0.1% |
| 1kHz | 0.18% | 0.9% |
| 10kHz | 0.79% | 0.14% |
| 1%全功率 | 二次諧波 | 三次諧波 |
| 250Hz | 0.5% | 0.07% |
| 1kHz | 0.25% | 0.32% |
| 10kHz | 0.45% | 0.07% |
| 分音器 | 2kHz-二階低頻，三階高頻(動態高頻保護) | |
| 注意：
(1) 平均超過指定頻寬，使用1m軸心測量 全部測量範圍、性能資料、CLF和EaseTM資料皆可從www.tannoy.com網站下載 。 Tannoy有持續研發的政策。新的原料與製作方法介紹通常都會與出版規格相同或更優秀，Tannoy有權利在未事先通知前更改。請在處理重要應用時注意最新版本的出版規格。 |
||
| 喇叭單體 | ||
| 低頻 | 130mm(5.00”)點音源多層紙質纖維圓錐振盆單體 | |
| 高頻 | 19mm(0.75”) 半球型鈦合金高音單體擁有銣合金磁鐵系統 | |
| 箱體 | ||
| 後箱 | 鍍鋅鋼板 | |
| 前面板 | ABS等級反射負載UL 94V-0 等級 | |
| 網罩 | 鋼製防水外罩 | |
| 安全特色 | 安全扣設置在箱體後方，負責固定承載 | |
| 彈簧夾設計 | 安全開關定位 | |
| 最小/最大固定厚度範圍 | 0.0mm (0.0”)/ 20.0mm (0.79”) | |
| 建議固定扭力 | 1.5Nm | |
| 後箱選擇 | ||
| 隱藏式內建變壓器(BM) | 完全固定後箱 | |
| 預留安裝變壓器(PI) | 分離式後箱選配 | |
| 導線的選擇 | 導線固定 & 固定鎖片可到達22mm | |
| 導線保護套 | 3組預留孔洞(PI) 19 / 22 / 28mm(0.75”/ 0.87”/ 1.10”) |
|
| 連結插頭 | 可移動鎖片以及完整迴路的端子 | |
| 安全認證等級(pending) | UL-1480,UL-2043, CE | |
| BM天花板嵌入孔洞直徑 | 190 mm(7.48”) | |
| PI天花板嵌入孔洞直徑 | 190 mm(7.48”) | |
| 尺寸 | ||
| 面板直徑(含彈簧夾) | 210mm (8.27”) | |
| 前面板前方到後箱背面(BM) | 189.5mm (7.46”) | |
| 前面板前方到安全迴路上方(BM) | 206.8mm (8.14”) | |
| 前面板表面後部到後箱背面(PI) | 135.6mm (5.34”) | |
| 前面板表面後部到安全迴路上方(PI)(後箱) | 153.5mm (6.04”) | |
| 淨重(個) | ||
| CMS501 DC BM | 3.90kg (8.60lbs) | |
| CMS501 DC PI | 2.90kg (6.39lbs) | |
| CMS501 DC PI後箱 | 2.60kg (5.73lbs) | |
| 包含配件 | C型環、金屬軌道支架、噴漆遮板、嵌入孔洞貼紙、網罩 | |
| 選購配件 | 金屬圓形支撐環 | |
| 前面板/支架顏色 | 經典白/烤漆 | |
