“Master Sound Discrete DAC” – 內建獨家開發的 FPGA、64bit/512Fs Delta-Sigma

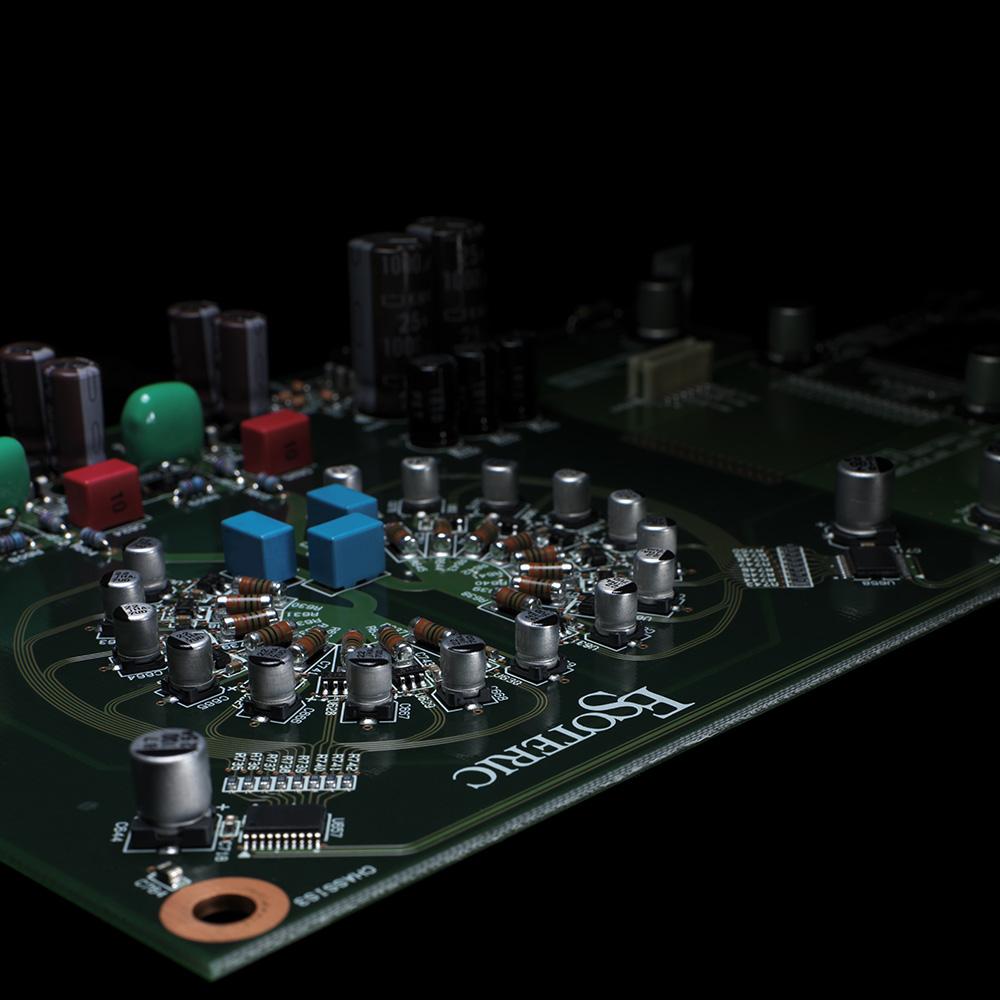

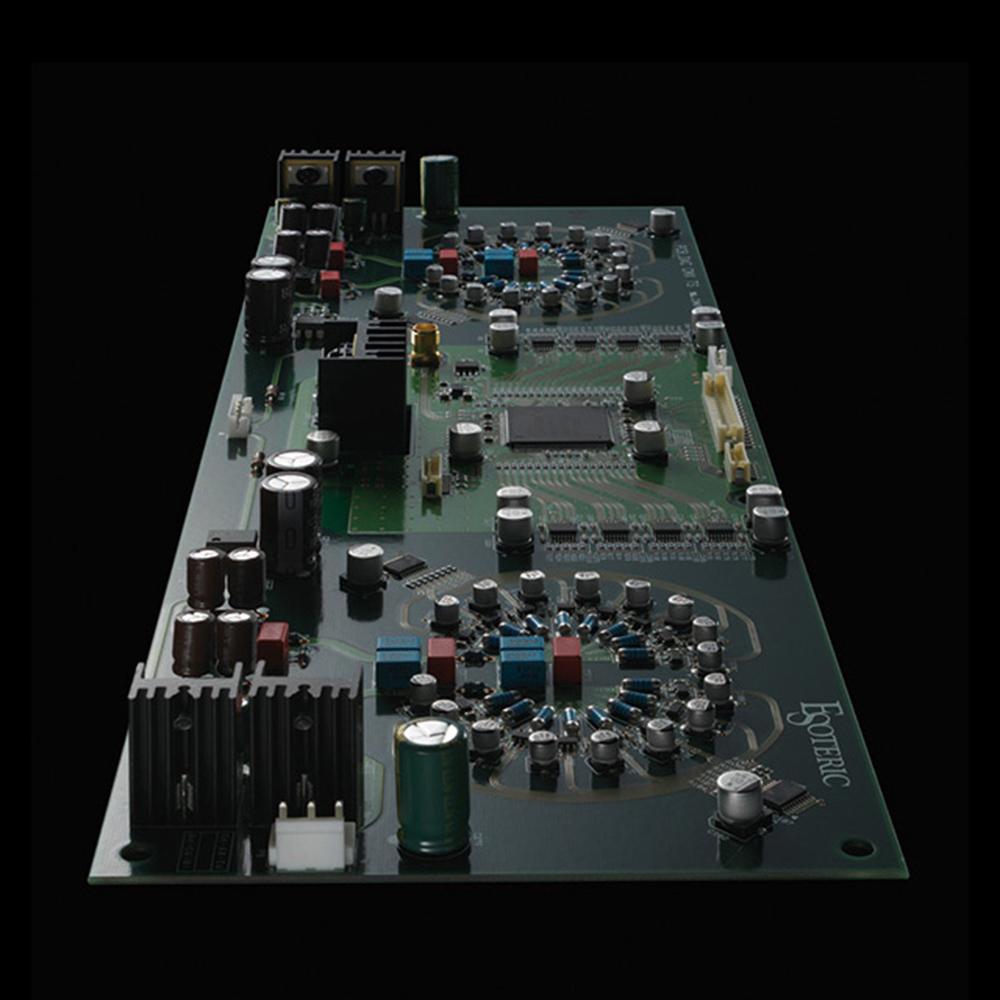

• 升級版 DAC 板，採用特別精選的優質零件，包括 IDM-01
• 「ES-Link5」超寬範圍數位傳輸（DSD 22.5MHz、PCM 768kHz/48bit）
• “Master Sound Discrete Clock for Digital Player” – 開發獨家生產的專用時鐘模組
• “Esoteric-HCLD” 輸出緩衝電路（轉換速率：2,000V/μs）
• 配備高音質電流傳輸方式「ES-LINK Analog」
• 時鐘同步功能
• 兩組獨立環形電源供應變壓器/每聲道
• MQA解碼器/升頻轉換功能
• 低回授DC調節器
• 支援DSD 22.5MHz、PCM 768kHz/32bit的非同步傳輸USB音訊介面
• 半懸浮頂板
• 重新設計的針尖腳座

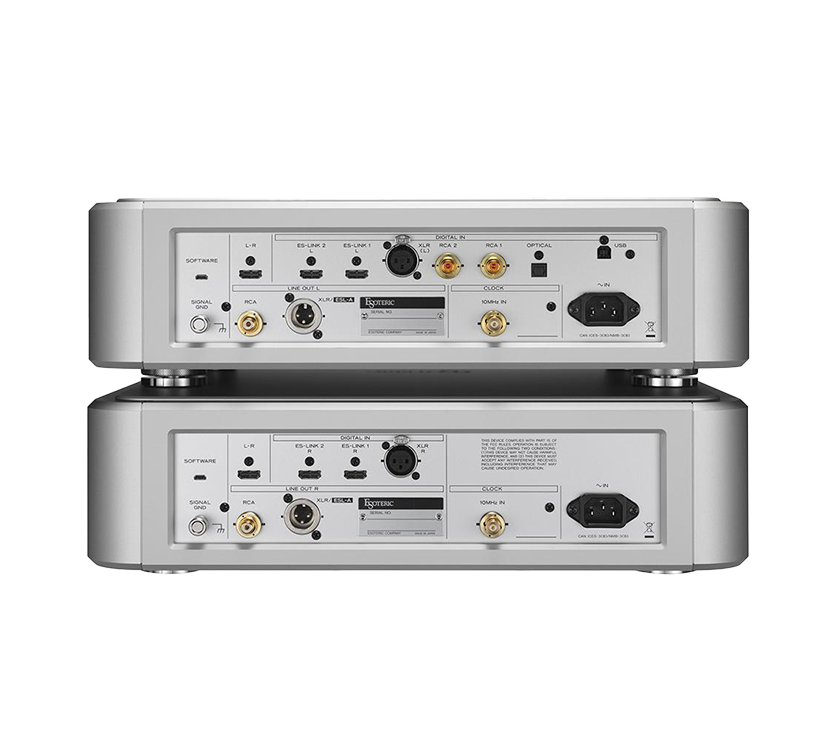

| 類比音頻輸出 | |||
| XLR | Lch、Rch各 x 1 | ||
| RCA | Lch、Rch各 x 1 | ||
| 輸出阻抗 | XLR | 100Ω | |
| RCA | 47Ω | ||
| 最大輸出電平 (1 kHz時，滿程，10 k Ω) |
XLR | 5.0Vrms | |
| RCA | 2.5Vrms | ||
| 頻率響應 (192kHz PCM 訊號輸入時) | 5Hz~75kHz(-3dB) | ||
| 訊噪比 (S/N) | 113dB | ||
| 總諧波失真 | 0.0007%(1kHz) | ||
| 數位音頻輸入 | |||
| ES-LINK端子× | x 2系統 | ||
| 信號輸入格式 | 線性PCM (ES-LINK 5格式) 44.1~768 kHz，48bit
DSD (ES-LINK 5 格式) |
||
| XLR端子 | x 1系統 | ||
| 輸入電平 | 5.0Vp-p | ||
| 輸入阻抗 | 110Ω | ||
| 雙信號輸入格式 | 線性 PCM (DUAL AES格式) 88.2~384kHz、16~24bit
線性 PCM (ES-LINK3格式) 88.2~192kHz、48bit DSD (ES-LINK1, ES-LINK2, DoP格式) 2.8MHz |
||
| 單信號輸入格式 | 線性 PCM (AES/EBU格式) 32-192kHz, 16-24 bit
DSD (ES-LINK1, ES-LINK2, DoP格式) 2.8MHz |
||
| RCA 端子 | x 2系統 | ||
| 輸入電平 | 0.5Vp-p | ||
| 輸入阻抗 | 75Ω | ||
| 信號輸入格式 | 線性 PCM (IEC60958格式) 32-192kHz, 16-24 bit
DSD (DoP格式) 2.8MHz |
||
| 光纖數位端子 | x 1系統 | ||
| 輸入電平 | -24.0 ~-14.5 dBm峰值 | ||
| 信號輸入格式 | 線性PCM (IEC60958格式) 32-192 kHz, 16-24 bit
DSD (DoP格式) 2.8MHz |
||
| USB 端子(USB2.0) | x 1系統(B端子) | ||
| 信號輸入格式 | 線性PCM ，44.1-768kHz, 16-32 bit
DSD 2.8 MHz、 5.6 MHz、11.2MHz、22.5MHz |
||
| 時脈輸入 | |||
| BNC端子 | Lch、Rch 各1 | ||
| 輸入阻抗 | 50Ω | ||
| 可輸入頻率 | 10MHz（±10ppm） | ||
| 輸入電平 | 正弦波：0.5~1.0 Vrms | ||
| 一般 | |||
| 電源供應 | AC 120V 60Hz | ||
| 消耗功率 | 20W | ||
| 尺寸（W×H×D） | 445 x 132 x 448 mm | ||
| 重量 | Lch | 23.1kg | |
| Rch | 23.0kg | ||
| 附件 | 電源線 x2、HDMI線x2、毛氈墊x 8、使用者說明書x1、保卡x1 | ||
＊ 設計與規格會隨時調整，不會另行通知。
＊ 此項產品如上方表格中有三種不同電源供應，請確定家用AC電壓與機器背板所表示的電壓相同。
＊ AC電源供應線的插座與插頭的形狀，根據各國規定的電壓而有所不同。
